上海牧巖是AISI A2鋼的圓鋼，平板和切割板（按您所需尺寸）的供應(yīng)商。一種空氣硬化工具鋼，經(jīng)過熱處理后，具有高耐磨性和韌性。由于其較低的鉻含量，AISI A2的耐磨性能不如D3和D2等高碳高鉻鋼那樣大，但它比后一種規(guī)格更容易加工，可以研磨成切削刃在使用中不易破碎。在生產(chǎn)大質(zhì)量工具的地方AISI A2工具鋼是一種空氣硬化質(zhì)量，比油或水硬化工具鋼更合適。
相關(guān)規(guī)格
AISI ASTM A681 DIN 17350 BS EN ISO 4957
應(yīng)用
AISI A2鋼用于冷鍛模具，壓鑄模具，冷鐓模具，剪切刀片，滾花工具以及用作紙張，木材，纖維和樹脂粘合材料的切割刀具。
典型分析
碳 1.00％ 錳 0.50％
鉻 5.00％ 鉬 1.00％
釩 0.20％
鍛造
在將溫度升至1050-1100°C之前預(yù)熱至650-680°C并浸泡直至均勻加熱。由于該鋼的相對高的熱強(qiáng)度，初始錘擊應(yīng)該是輕的。鍛造溫度必須保持在1000°C以上，直到金屬開始屈服。最終鍛造不應(yīng)低于900°C。鍛造后緩慢冷卻對于避免開裂的可能性至關(guān)重要。
退火
AISI A2鋼在退火狀態(tài)下供應(yīng)。只有在工具制造者鍛造鋼材或者必須重新加工或重新硬化硬化工具時才需要重新退火。緩慢加熱至850-870℃。在此溫度下至少兩小時后，爐溫應(yīng)降至730-750℃并保持4-6小時。允許在爐中非常緩慢地冷卻至600℃或更低，然后移除鋼以在空氣中冷卻。
硬化
緩慢預(yù)熱至790-820°C并在此溫度下徹底浸泡。繼續(xù)加熱至950-980℃的硬化溫度。留出足夠的時間讓AISI A2工具鋼部件均勻加熱通過。從爐中取出然后進(jìn)行空氣冷卻或油淬火。通過在還原氣氛爐中加熱，在中性鹽浴中加熱或通過包裝硬化，可以保護(hù)鋼免于結(jié)垢和脫碳。一旦工具暖手就回火。
回火
硬化后盡可能延遲回火。緩慢加熱至所需的回火溫度。每25毫米的部分浸泡一小時（最少一小時）并允許在空氣中冷卻。建議采用雙重回火，第二次回彈是第一次重復(fù)。

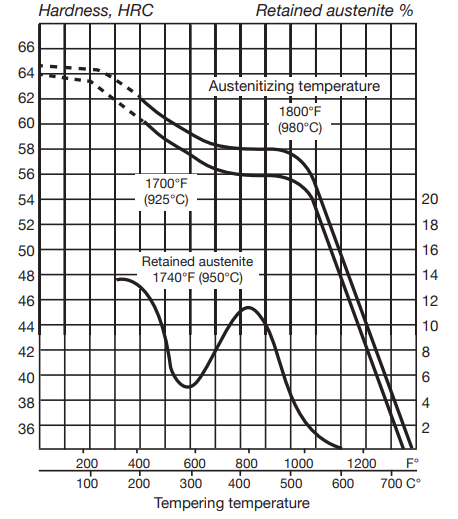

溫度[°C] 150 200 250 300 350 400
硬度[HRc] 62-61 61-60 60-59 59-58 58-57 58-57


AISI A2具有良好的耐磨性和韌性。可將其視為用于切割和成形應(yīng)用的“通用”冷加工鋼。
