718HH模具鋼_瑞典一勝百模具鋼_718HH化學(xué)成分_718HH技術(shù)參數(shù)
718HH概述：產(chǎn)自瑞典一勝百的718HH模具鋼是在718模具鋼的基礎(chǔ)上進(jìn)行改進(jìn)的一款預(yù)硬型塑料模具鋼材料，經(jīng)過真空熔煉等生產(chǎn)工藝，具有優(yōu)秀的機(jī)械性能及可加工性。718HH模具鋼在出廠的時候已經(jīng)具有了330~370HBW的硬度，可以滿足部分的模具的加工生產(chǎn)要求，因此可以減少正常模具的加工生產(chǎn)中的熱處理環(huán)節(jié)，提高經(jīng)濟(jì)效益。
718HH的供貨形態(tài)可在上海牧巖購買：
• 盤元
• 圓鋼
• 鍛坯
• 扁&方鋼
表面供貨形態(tài)：拉拔、無心磨光、熱作、剝皮、粗機(jī)加工、冷軋、熱軋。
718HH熱處理工藝及硬度：
軟化退火
退火溫度710~740°C, 保溫時間按每 25mm 壁厚1h確定. 保溫后隨爐冷卻。
去應(yīng)力處理
加熱溫度 600°C (退火狀態(tài)), 550°C (淬火、回火狀態(tài)), 保溫時間按每 50mm壁厚1h 確定, 保溫后隨爐冷卻。
淬火、回火
預(yù)熱溫度 500~600°C, 淬火溫度840~880°C,保溫 30min (模具必須在保護(hù)氣氛下淬火, 以避免氧化及脫碳產(chǎn)生)。油冷, 冷卻到50~70°C, 立即回火。
回火保溫時間按工件厚度每 25mm 時間1h 確定, 至少 2h。

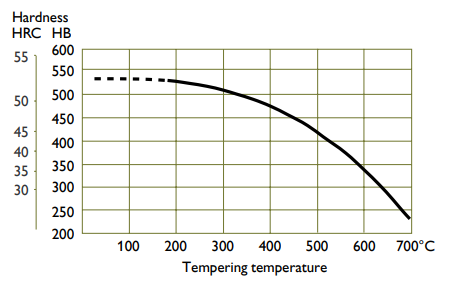

回火溫度180°C/200°C/300°C/400°C/500°C/600°C,
硬度 52HRC/51HRC/48 HRC/46HRC/42HRC/34HRC。

718HH有哪些特性？
718HH的特長：
718HH為真空熔煉之鉻－鎳－鉬合金鋼,出廠前已經(jīng)過淬硬及回火處理,具有下列特長：
①、無淬裂和熱處理變形風(fēng)險；
②、無需熱處理費(fèi)用；
③、縮短模具制作周期；
④、降低模具制作所需成本（例，無需矯正變形）；
⑤、模具易于修改；
⑥、可施以氮化及火焰硬化處理,以增進(jìn)模具的表面硬度及耐磨性。
718HH自生產(chǎn)以來均保持高品質(zhì)，低硫量的水平，其出廠時已熱處理預(yù)硬至36－40HRC，因此718HH具有以下特性：
①、優(yōu)良的拋光性及光蝕刻花性能；
②、加工性能良好；
③、高純凈度及優(yōu)良的均一性；
④、耐磨性更好，模具壽命更長。
備注：718HH已100％經(jīng)超聲波探傷檢驗(yàn)。
718HH化學(xué)成分， ％：
碳C ..............................................0.33-0.37%
鉻Cr ..............................................1.65-1.75%
錳 Mn.............................. .................0.80-1.00%
硅 Si .....................................................0.15-0.35%
鉬 Mo............................................................0.10-0.5%
鎳 Ni...............................................................0.40-0.50%
718HH在哪些應(yīng)用中使用？
①、大型長壽命塑膠注塑模，如家電制品，電腦外殼等模具；
②、高表面光潔度之塑膠制品模具；
③、吹塑模；
④、由于硬度高，可用于塑膠模具中之滑塊；
⑤、成形工具，壓縮－制動模（彎板機(jī)模），（視生產(chǎn)需要可施加火焰硬化或氮化處理）；
⑥、構(gòu)造零件及軸。
