1.2842是在退火狀態(tài)下供應的油硬化工具鋼。適用于全硬化，具有良好的耐久性，優(yōu)異的耐磨性和良好的切削刃特性。它是一種高質量的通用工具鋼，經(jīng)常用于高碳高鉻等級的費用。
應用
典型應用包括中型模具，沖壓工具，拉伸沖頭，拉刀，襯套，車床中心，卡盤爪，主腔下沉滾刀，塞規(guī)，螺紋量規(guī)，螺紋切削刀具和精密測量工具。它也是一種流行的工具鋼，適用于凸輪，布料切割刀，冷水龍頭，鉸刀，夾頭，擴管輥，塑料模具和木工刀具，切割滾刀，條帶切割刀具和修邊模具。
1.2842成份分析
碳 0.85-0.95％ 鉻 0.20-0.50％
錳 1.80-2.20％ 硅 0.10-0.40％
硫 ≤0.03％     釩 0.05-0.20％
磷 ≤0.03％
鍛造
將工具鋼緩慢均勻地加熱至1000°C。如有必要，可在1050-850°C范圍內(nèi)鍛造再加熱。緩慢冷卻（zui好在爐中）以避免產(chǎn)生應力。
退火
均勻加熱至720°C，均衡，然后爐冷。（硬度約為229布氏）。在退火過程中應填充1.2842級的全機加工工具。
硬化
將1.2842均勻加熱至790-820℃直至加熱。（如果可能在300-500°C預熱）。每25毫米的計量斷面部分允許30分鐘，并立即在油中淬火。
回火
在選定的回火溫度下均勻徹底地加熱鋼，并且每25mm的總厚度保持至少1小時。

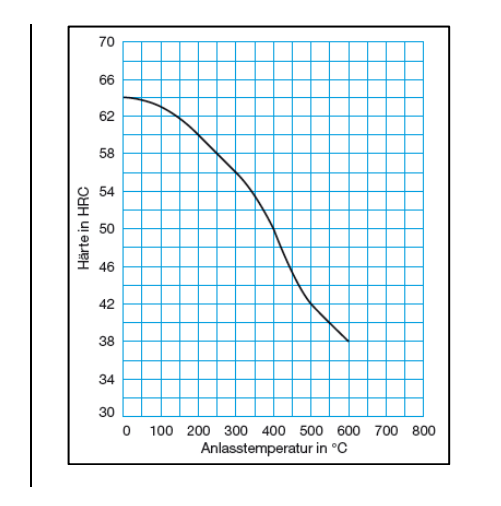

溫度[°C] 100 150 200 250 300 400
硬度[HRc] 64 63 62 60 56 50

質量保證供應
1.2842工具鋼規(guī)格符合我們的ISO 9001：2015注冊。
