上海牧巖是1.2311圓棒，扁鋼，板材和塊材的供應(yīng)商。1.2311材料性能：為塑料模具工業(yè)設(shè)計的標準預(yù)硬化鋼。1.2311用于哪些用途？塑料注射模芯和腔，熱塑性塑料拉伸模；塑料；熱塑性塑料（PE、PP、PS）、熱固性塑料、透明熔體。作為合金工具，鋼級1.2311通常在硬化和回火條件下供應(yīng)，供應(yīng)硬度約為300HB。這種鋼具有出色的拋光表面，是機切塑料模具和鋅壓鑄模具最廣泛接受的規(guī)格之一。該等級提供優(yōu)異的耐磨性，但如果壓塑成型塑料模具或類似工具需要zui大表面硬度，則鋼可以表面硬化或氮化。
應(yīng)用
這種工具鋼級非常適合塑料模具的生產(chǎn)。典型應(yīng)用包括模架，鋅壓鑄模，背襯，墊板和注塑模具。1.2311工具鋼的多功能性及其高拉伸特性使其可用于各種其他應(yīng)用，如軸，導(dǎo)軌和耐磨條
分析
碳 0.35-0.45％ 鉻 1.80-2.10％
錳 1.30-1.60％ 鉬 0.15-0.25％
硫 ≤0.03％     硅 0.20?0.40％
磷 ≤0.03％
鍛造
緩慢加熱鋼材，留出足夠的時間使其通過加熱。在1050°C開始鍛造。如有必要，不要在930°C以下鍛造再加熱。鍛造后，冷卻非常緩慢。
退火
均勻加熱至770-790℃。浸泡好，在爐中慢慢冷卻。
去應(yīng)力退火
當模具經(jīng)過大量加工時，我們建議在精加工前進行應(yīng)力消除，以減輕加工應(yīng)變。加熱至460-500°C。浸泡好，讓空氣冷卻。

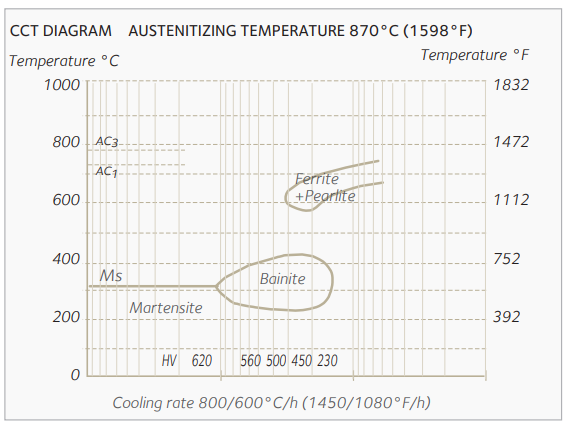

硬化
均勻加熱至820-840°C直至加熱。淬火油。
回火
均勻加熱并在回火溫度下浸泡每25mm截面至少一小時。在靜止空氣中冷卻。
溫度[°C] 100 200 300 400 500 600
硬度[HRc] 51 50 48 46 42 36
拉伸[N /mm²] 1730 1670 1570 1480 1330 1140
氮化
可以對1.2311鋼進行氮化處理，使其具有大約洛氏C60表面硬度的耐磨情況，表面深度在0.35mm至0.5mm之間。氮化還增加了耐腐蝕性。在525℃下在氨氣中氮化后，表面硬度約為650HV。
表面硬化
為了獲得≤的表面硬度，由1.2311工具鋼加工的模具可以進行表面硬化，其表面硬度可以達到55至59HRC。
火焰/感應(yīng)淬火
火焰或感應(yīng)淬火將達到50至55HRC的硬度。盡管較小的部件可能需要強制冷卻，但空氣冷卻是優(yōu)選的。硬化后立即回火。
質(zhì)量保證供應(yīng)
1.2311塑料模具鋼按照ISO 9001：2015注冊要求提供。
